離心泵的結構工作原理
點擊次數:13156 發布時間:2017/8/3 0:29:25
離心泵的結構、工作原理



  離心泵


一、概述
l1、泵是輸送液體并提高液體壓力的機器。
l2、泵分為化工用泵、水泵。
l3、主要差異:特殊材料和設計,防止腐蝕和適應化工工藝,包括結構、軸封、材料及檢修難度。
l4、化工用泵的要求
l1)適應化工工藝要求運行可靠。
l2)耐腐蝕,耐磨損。
l3)滿足無泄漏要求。
l4)耐高溫或耐低溫并能有效連續工作。
二、離心泵的工作原理、分類、型號及結構

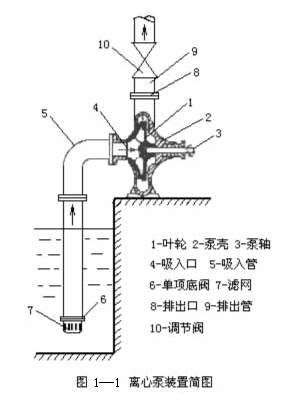

l(一)、離心泵的裝置及工作原理l1、為了使離心泵能正常工作,離心泵必須配備一定的管路和管件,這種配備有一定管路系統的離心泵稱為離心泵裝置。圖1—1所示為離心泵的一般裝置示意圖,主要有底閥、吸入管路、出口閥、出口管線等。

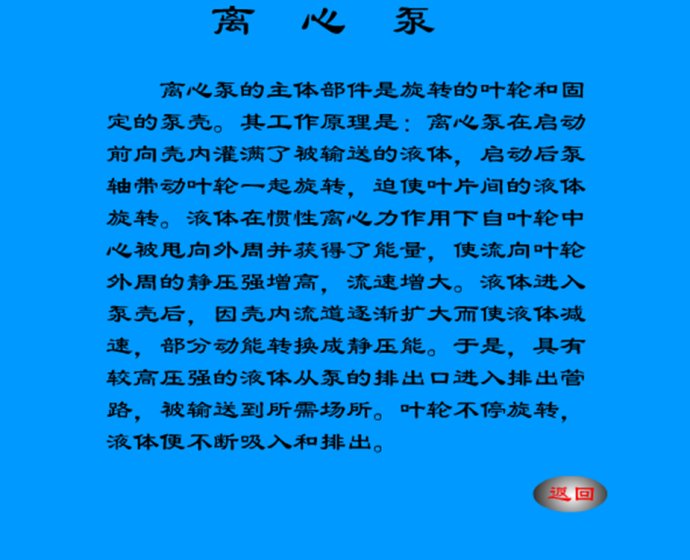

2.、離心泵的工作原理

           離心泵在工作時,依靠高速旋轉的葉輪,液體在慣性離心力作用下獲得了能量以提高了壓強。離心泵在工作前,泵體和進口管線必須罐滿液體介質,防止氣蝕現象發生。當葉輪快速轉動時,葉片促使介質很快旋轉,旋轉著的介質在離心力的作用下從葉輪中飛出,泵內的水被拋出后,葉輪的中心部分形成真空區域。一面不斷地吸入液體,一面又不斷地給予吸入的液體一定的能量,將液體排出。離心泵便如此連續不斷地工作。

(二)離心泵的氣蝕

 l1、所謂的氣蝕是指:離心泵啟動時,若泵內存在空氣,由于空氣的密度很低,旋轉后產生的離心力很小,因而葉輪中心區所形成的低壓不足以將液位低于泵進口的液體吸入泵內,不能輸送流體的現象。

l2、離心泵啟動前一定要向泵殼內充滿液體以后,方可啟動,否則將造成泵體發熱,震動,出液量減少,對水泵造成損壞(簡稱“氣蝕”)造成設備事故!
(三)離心泵的分類
 l離心泵的種類很多,分類方法常見的有以下幾種方式

l1、按葉輪吸入方式分:(1)單吸式離心泵;如圖1-2所示  我站穩前泵、穩后泵、循環水泵等都是此類泵。
2)雙吸式離心泵;如圖1-3所示,我站消防泵是此類泵。


3)單級雙吸離心泵

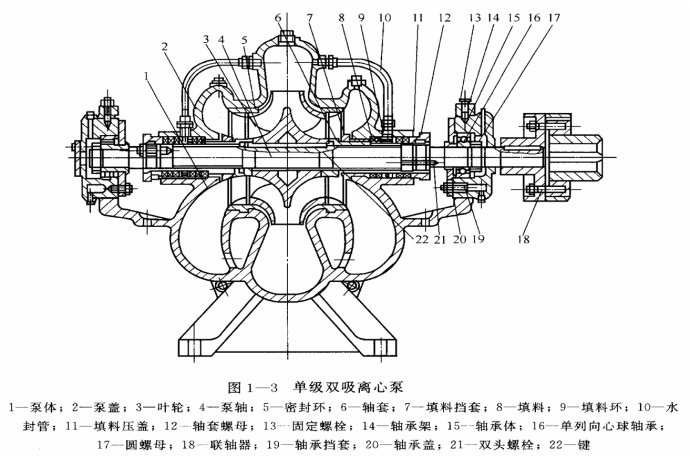

揚程范圍為10—140m,流量范圍是90—28600m3h。按軸的安裝位置不同,分臥式和立式兩種結構。圖12—3為臥式S型單級雙吸離心泵結構。這種泵實際上相當于兩個B型泵葉輪組合而成,液體從葉輪左、右兩側進入葉輪,流量大。轉子為兩端支承,泵殼為水平副分的蝸殼形。兩個呈半螺旋形的吸液室與泵殼一起為中開式結構,共用一根吸液管,吸、排液管均布在下半個泵殼的兩側,檢查泵時,不必拆動與泵相連接的管路。由于泵殼和吸液室均為蝸殼形,為了在灌泵時能將泵內氣體排出,在泵殼和吸液室的高點處分別開有螺孔,灌泵完畢用螺栓封住。泵的軸封裝置多采用填料密封,填料函中設置水封圈,用細管將壓液室內的液體引入其中以冷卻并潤滑填料。軸向力自身平衡,不必設置軸向力平衡裝置。在相同流量下雙吸泵比單吸泵的抗汽蝕性能要好。

2按葉輪數目分:

 l1)單級離心泵泵中只有一個葉輪,單級離心泵是一種應用廣泛的泵。由于液體在泵內只有一次增能,所以揚程較低。如圖1—2所示為單級單吸離心泵。

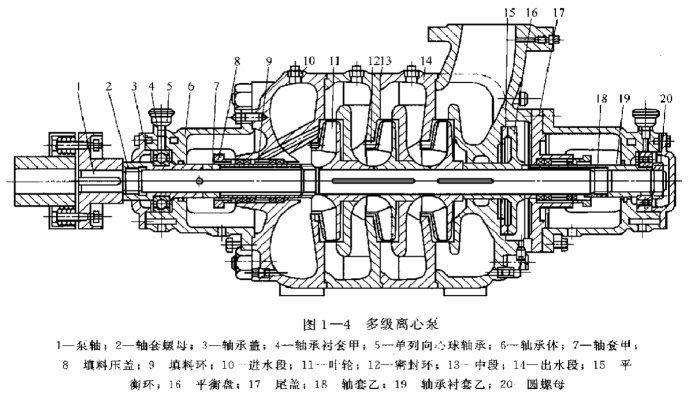

l2)多級離心泵具有兩個或兩個以上葉輪的離心泵稱為多級離心泵。級數越多壓力越高。圖1—4所示為一臺分段式離心水泵,這種泵的葉輪一般為單吸式。

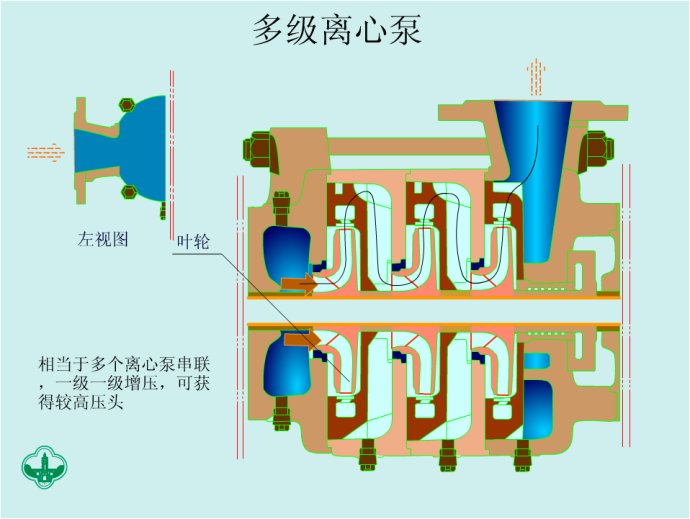

多級離心泵 結構圖



3、按離心泵揚程分:

1)、低壓泵:揚程≤20m

2)、中壓泵:揚程20-100m;

3)、高壓泵:揚程100m ;

 4、按泵的用途和輸送液體性質分類:

泵可分為:

1)清水泵;

2)泥漿泵;

3)酸泵;

4)堿泵;

5)油泵;

6)砂泵;

7)低溫泵;

8)高溫泵;

9)屏蔽泵等。

(四)、離心泵型號及結構

 1、離心泵的型號



1-1離心泵基本類型代號





型號

泵 的 名稱

型號

泵 的 名稱

IS

BBA

DDA

DL

Y

YG

F

P

ISO3國際標準型單級單吸離心水泵

單級單吸懸臂式離心清水泵

多級分段式離心泵

多級立式管形離心泵

離心式油泵

離心式管道油泵

耐腐蝕泵

屏蔽式離心泵

Ssh

DS

KD

KDS

Z

FY

W

WX

單級雙吸式離心水泵

多級分段式首級為雙吸葉輪

多級中開式離心泵

多級中開式首級為雙吸葉輪

自吸式離心泵

耐腐蝕液下式離心泵

一般旋渦泵

旋渦離心泵


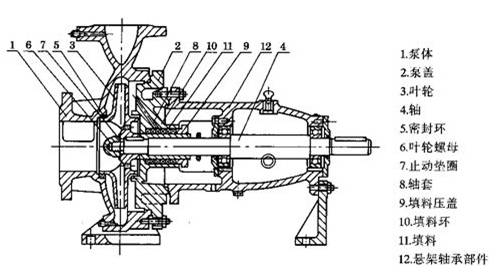

2、離心泵的結構
l離心泵的品種很多,各種類型泵的結構雖然不同,但主要零部件基本相同。
l主要零部件有泵殼、泵蓋、泵體、葉輪、密封環、泵軸、機封或填料函、聯軸器、軸承等。


1
