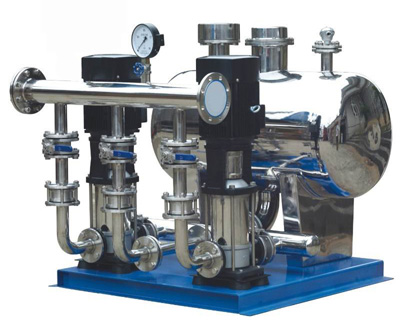

產品名稱：不銹鋼無負壓穩壓供水設備
產品型號：不銹鋼無負壓穩壓供水設備
產品特點：一、不銹鋼無負壓穩壓供水設備概述 XWG成套不銹鋼無負壓穩壓給水設備，是揚子江公司專業技術人員在氣壓給水設備的基礎上開發的一種能直接與自來水管網連接、且對自來水管網不產生任何負作用的成套給水設備。它可以取代蓄水池，能直接供水或間接供水，形成連續密閉的接力增壓供水方式。 二、 不銹鋼無負壓穩壓供水設備特點 1、 無需建高位水箱、地面（地下）水池水箱-潔凈衛生、高效、節能、節資 XWG系列 不銹鋼無負壓供水設備 經濟衛生、充分利用市政水源本身壓力勢能，大限度地發揮了變頻調速的節能效果。實踐證
不銹鋼無負壓穩壓供水設備的詳細資料：
一、不銹鋼無負壓穩壓供水設備概述
XWG成套不銹鋼無負壓穩壓給水設備，是揚子江公司專業技術人員在氣壓給水設備的基礎上開發的一種能直接與自來水管網連接、且對自來水管網不產生任何負作用的成套給水設備。它可以取代蓄水池，能直接供水或間接供水，形成連續密閉的接力增壓供水方式。
二、不銹鋼無負壓穩壓供水設備特點
1、 無需建高位水箱、地面（地下）水池水箱-潔凈衛生、高效、節能、節資
XWG系列不銹鋼無負壓供水設備經濟衛生、充分利用市政水源本身壓力勢能，大限度地發揮了變頻調速的節能效果。實踐證明：使用無負壓穩壓供水設備可節省50%以上的興建水池費用，與其他供水設備相比，可節電20%-40%。
2、 運行噪聲低
采用變頻調速運行，特別是采用全變頻控制系統，大部分時間特別是夜間處于低速低噪聲運行工況。
3、 采用全密閉的兼有緩沖及動態補償作用的隔膜罐，與目前市場上的普通無負壓給水設備更有實際意義。并使控制系統得以簡化。
4、 方甌產品先進，質量可靠，標準化程度高，通用性好
采用規范通用的控制系統技術方案，產品中關鍵零部件,如:電機、水泵軸承、變頻器、調節器、PLC、和其他元器件采用了國際、國內名牌，還可換用任意廠商的相應部件，調試維修方便。
5、 功能全、智能化程度高，自適應性強
采用了先進的變頻控制技術、軟起動、有過載，短路、過壓、欠壓、缺相、過熱和失速保護等功能。在異常情況下能進行信號報警、自檢、故障判斷等，還可根據用水量的高低自動調節供水流量。變頻器故障時自動降級運行（成為工頻自動給水設備），自動系統故障時，還可手動操作應急備用，贏得維修時間。
6、 個性化設計、壽命長
若用戶需要，可設計符合用戶需要參數的設備及安裝形式。不銹鋼無負壓供水設備可按要求選配各種通訊接口、協議，從而可連接各種人機界面、監控計算機、可與各種控制網絡、通信網絡相接，適用于特殊、復雜的運行控制和聯網監控要求?？蔀橛脩糸_發配套監控軟件。

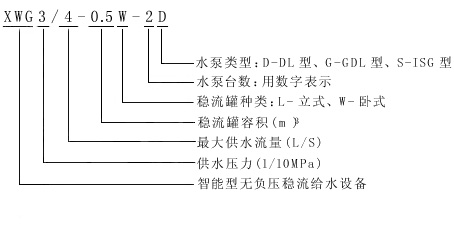

三、不銹鋼無負壓穩壓供水設備型號意義
四、不銹鋼無負壓穩壓供水設備性能參考表
|
總流量(m3)
|
揚程
|
單泵功率(Kw)
|
進水口徑
|
出水口徑
|
適用樓層
|
適用戶型
|
|
8
|
32
|
0.75
|
DN50
|
DN40
|
5-8層
|
30-50戶
|
|
8
|
64
|
1.5
|
DN50
|
DN40
|
9-12層
|
30-50戶
|
|
8
|
80
|
2.2
|
DN50
|
DN40
|
13-18層
|
30-50戶
|
|
16
|
36
|
2.2
|
DN65
|
DN50
|
5-8層
|
50-100戶
|
|
16
|
54
|
2.2
|
DN65
|
DN50
|
9-12層
|
50-100戶
|
|
16
|
72
|
3
|
DN65
|
DN50
|
13-16層
|
50-100戶
|
|
16
|
90
|
4
|
DN65
|
DN50
|
17-22層
|
50-100戶
|
|
16
|
108
|
4
|
DN65
|
DN50
|
23-28層
|
50-100戶
|
|
32
|
34
|
3
|
DN80
|
DN65
|
5-8層
|
100-200戶
|
|
32
|
57
|
5.5
|
DN80
|
DN65
|
9-12層
|
100-200戶
|
|
32
|
80
|
7.5
|
DN80
|
DN65
|
13-18層
|
100-200戶
|
|
32
|
92
|
7.5
|
DN80
|
DN65
|
19-22層
|
100-200戶
|
|
32
|
115
|
11
|
DN80
|
DN65
|
23-30層
|
100-200戶
|
|
40
|
34
|
4
|
DN100
|
DN80
|
5-8層
|
200-350戶
|
|
40
|
56
|
5.5
|
DN100
|
DN80
|
9-12層
|
200-350戶
|
|
40
|
80
|
7.5
|
DN100
|
DN80
|
13-16層
|
200-350戶
|
|
40
|
92
|
11
|
DN100
|
DN80
|
17-20層
|
200-350戶
|
|
40
|
115
|
11
|
DN100
|
DN80
|
21-26層
|
200-350戶
|
|
40
|
138
|
15
|
DN100
|
DN80
|
27-30層
|
200-350戶
|
XWG型不銹鋼無負壓穩壓供水設備-安裝與調試
1、設備基礎尺寸應按廠家提供的基礎圖施工，其位置和標準應符合工程設計及TJ231中“設備基礎尺寸和位置的質量要求”。
2、設備就位后用水平儀找平，其縱橫水平度應小于0.1%。
3、設備安裝找平后，用膨脹水泥對基礎進行二次灌漿，保養24小時后再進行配管。
4、電機接線后應確認旋轉方向，保證與標準箭頭一致。
XWG型不銹鋼無負壓穩壓供水設備使用與操作
1、設備使用前應盤動水泵轉子，應無摩擦，卡滯現象。
2、500V低壓搖表檢測電機絕緣，應為0.5M以上。
3、控制儀表及線路無損壞。
4、全開水泵進口閥，關閉出水口閥，逐一打開泵的排氣閥、待液體充滿泵腔后關閉氣閥。
5、將轉換開關置于手動位置,空載點動水泵，其運轉方向應與標準箭頭一致。
6、手動逐臺啟停水泵，檢查水泵運轉無異常現象。

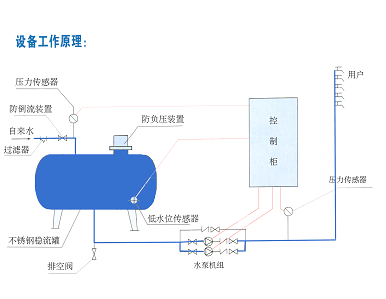

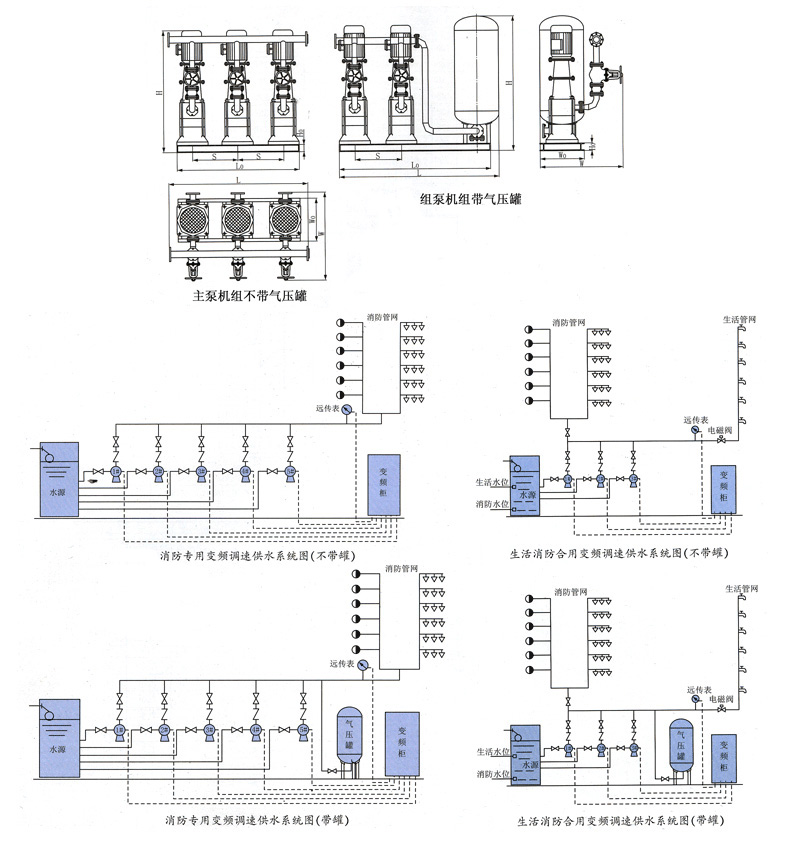

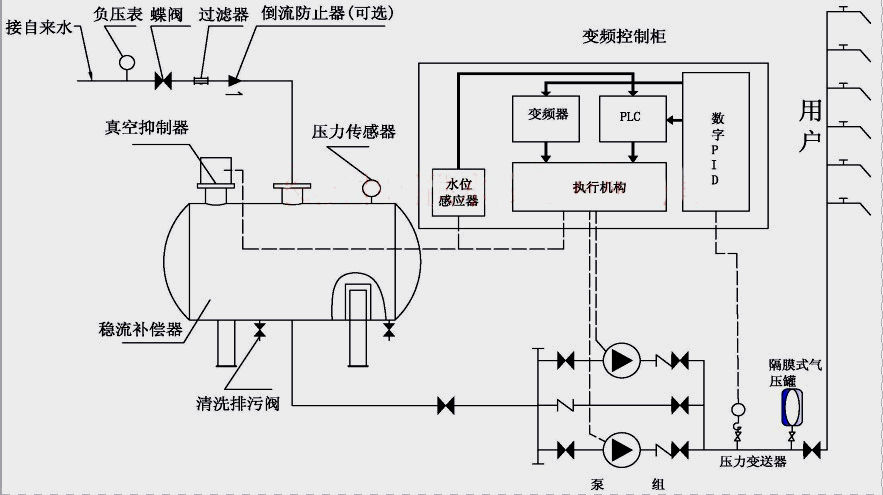

無負壓穩壓供水設備結構說明
無負壓穩壓供水設備工作條件
1- 安裝條件：具有足夠承重能力的混凝土平臺或能保證正常工作要求的平整地面
2- 電源：TN-S制、3相5線、380V（+10%、-15%）、50Hz（±5%）、接地電阻小于4歐
3- 環境：室內安裝使用、0-40℃不凍結、90%RH以下不結露、無腐蝕、易燃、易爆氣體
4- 海拔1000m以下，5.9m/s（0.6g）以下。
無負壓穩壓供水設備注意事項
1、兩種工作方式：
自動工作方式：自動方式是作為正常供水狀態下的一種工作方式。一般來講，當客戶正常供水后即選定該種方式，在自動方式工作時，一切管網的不同供水要求，都將在無負壓供水設備有效的控制之下，進行多種功能的適應工作。
手動工作方式：該操作方式是為自動工作方式發生故障時，為用戶應急設置的一種工作方式，該工作方式完全采用簡單的啟動方式，這種方式在操作面板上直接啟停任何一臺水泵電機，一般只有在自動失靈或調試的情況下才采用。
2、容易并入智能化管理系統，主要部件采用優質元件，整套系統具有很高的可靠性和抗干擾性，其自帶的標準串行通訊口（RS485），使得系統與計算機的通信十分方便。
3、水位保護功能，當水罐水位低于設定水位，系統自動保護停機。液位控制器性能穩定可靠。
4、自動復位功能，停電后復電時或水位恢復時系統自動啟動。
5、故障泵屏蔽功能，故障泵屏蔽后直接退出運作程序，由備用泵接替工作。
6、自動保護功能：有過載、過流、短路、缺相、超壓、欠壓及缺水停機等自動保護功能。
